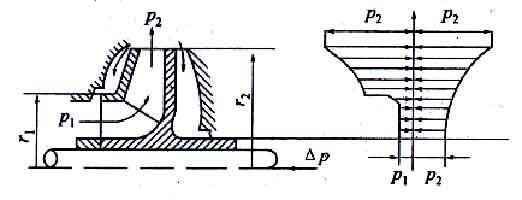

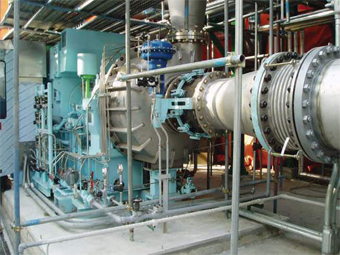

大型离心空压机是电力、石化、冶金和制药等企业的关键动力设备,其运行的安全,可靠性在生产工艺中显得非常重要。而旋转机械设备的轴向力、轴振动和轴位移等是反映机组运行工况、进行故障诊断的状态参数,特别是对于止推轴承烧毁和断轴这类故障而言,分析轴向力数据比分析轴振动和轴位移数据更为直接,有效。



        为了确保空压机组的正常运行，防止轴向力过大而引发重大故障，德耐尔在离心空压机上建立了轴向力在线监测系统 , 把轴向力这一参数作为在线显示、超限报警和联锁停车的重要指标，并将其控制在一个合适的范围内。另外，分析动态轴向力信号，还可以发现空压机存在的诸如气流冲击、喘振等其他一些故障。




        喘振通常是由于气流强烈的脉动和周期性振荡而造成叶片强烈振动，使叶轮应力大大增加，噪音加剧，使整个机组发生强烈振动，并可能损坏轴承、密封，进而造成停车或严重的事故。


1 轴向力在线监测系统的功能



(1) 动态实时显示轴向力单个测点的数值或平均值 ;



(2) 可以设置历史数据时间间隔 , 当前时间、日期及报警上限值 ;



(3) 可以选择打印瞬时数据或历史数据及对应的测量时间 ;



(4) 内部时钟自动记录轴向力对应的测量时间 , 特别是超限值对应的时间 ;



(5) 超限值记忆功能 , 一旦空压机组发生超限情况,DCS控制系统上声光报警系统一直发出声光报警信号 , 当恢复正常状态时声报警信号自动消除,而光报警信号一直存在且记忆,直到人为消除。

           轴向力在线监测在空压机试车中的应用，空压机启动后,发出刺耳的尖叫声,并出现喘振现象,四级排气压力上升至 016MPa,安全阀起跳;轴向力波动很大,且有逐级增大趋势;声光报警系统启动。


空压机启动后轴向力变化趋势

          分析后认为是空压机后管路不通导致轴向力波动大。检查空压机后管路 , 发现排气电动阀正常 , 防喘振阀动作也正常 , 而消声器进口保护板在安装时没有去掉。



          重新启动空压机 , 进口导叶从 5 %开至 60 % , 用时 6 秒 ; 轴向力从 419 ×10 4N (015tf) 上升至约 714 ×10 5N (716tf) 后基本稳定 , 用时约 10 秒 ; 轴向力声光报警启动 , 关闭空压机后电动阀并加压 , 四级排气压力从 01055MPa 上升至 012MPa , 轴向力降至 419 ×10 5～512 ×10 5N (5～513tf) , 声报警信号自动消除 , 人为消除光报警信号 。故障消除后重新启动空压机， , 继续加压 , 四级排气压力上升至 013MPa , 空压机轴振动极不稳定 , 振动值逐级上升直至联锁停车 , 造成转子动平衡破坏 , 轴向力也有上升趋势空压机运转工况不稳定的原因 : 新制造的转子焊接应力在短时间内不能彻底消除 , 有一定的残余应力 , 并会造成残余应变。80 %以上的残余应力应该在轻负荷或无负荷运转的情况下消除 , 待振动曲线及轴向力信号趋于平稳时才能加压。



         转子重新做动平衡 , 安装好后空压机再次开车 , 将空压机四级排气压力提高至 012MPa , 运行 12 小时后轴向力及轴振动平稳 ; 然后将空压机四级排气压力逐渐提高0152MPa , 空压机运行稳定。经过 24 小时运转 , 各项参数正常。



         大型离心空压机引入轴向力在线监测系统 , 在试车及运行中能有效监测空压机的运行工况。轴向力的稳定标志着空压机运行的稳定 , 轴向力不断变化 , 说明空压机在运行中出现了诸如气流冲击、喘振、位移变化、叶轮变形、叶轮撕裂、轴瓦烧毁和振裂等故障 , 应及时停车并进行调整和修复。如有疑难问题，请拨打德耐尔全国统一咨询热线：400-777-
